COURSES D'AXES :
- X : 650 mm
- Y: 520 mm
- Z: 480 mm
- B: 140° (-30°/+-110°)
- C: 360°
AVANCES RAPIDES :
- X Y Z: 42 M/Min
- B C : 25 tr/min
ACCELERATION AXES :
- X Y Z B C : 150 ms
DIAMETRE ET PAS VIS A BILLES :
- X Y Z : DIAMETRE 40 mm PAS DE 16 mm
TABLE 630x450 mm - POIDS ADMISSIBLE 400 Kg
DIAMETRE ROTATION PIECE MAXI 600 mm
HAUTEUR PIECE MAXI 500 mm
DISTANCE TABLE NEZ DE BROCHE : 150-630 mm

BAC DE LUBRIFICATION 500L
ARROSAGE AUTOUR DE LA BROCHE : 6 BUSES
ARROSAGE ENCEINTE MACHINE [DOUCHE] : 11 BUSES
POMPE 1,8 KW - 2 BARS - 260 L/min

REGLES DE MESURES SUR LES AXES X Y Z
LOGICIEL EMBARQUE IKC [INTELLIGENT KINAMETIC COMPENSATION]
COMPENSATION THERMIQUE INTELLIGENTE :
- BROCHE : 2 CAPTEURS DE T°
- STRUCTURE MACHINE : 6 CAPTEURS DE T°


SYSTEME DE REFRIGERATION ELEMENTS MACHINE :
- DE L'ENSEMBLE DES VIS A BILLES AXES X Y ET Z
- DE L'ENSEMBLE MOTEURS DES AXES X Y Z ET C
- DE L'ENSEMBLE DES PATINS DES GUIDAGES LINEAIRES DES AXES X Y ET Z
- DE L'ENSEMBLE BROCHE ET ROULEMENTS DE BROCHE
PREPARATION ASPIRATION DE FUMEE
SIGNAL LUMINEUX TRIPLE
ARRET AUTOMATIQUE

BROCHE DE FRAISAGE 30/18,5 KW - 230 N.m
ROTATION 15 000 tr/min - BUILT IN -
ATTACHEMENT BT 40 CONE FACE [BIG PLUS]
CAPTEUR DE CONFIRMATION SERRAGE OUTIL
ENERGIE CENTRE BROCHE COMMUTABLE : AIR OU ARROSAGE

MAGASIN OUTILS 120 LOGEMENTS
CHARGEMENT OUTILS:
- PAR LA BROCHE
- PAR PORTE D'ACCES EN FACADE MACHINE
DIAMETRE MAXI OUTILS : 75 mm [125]
LONGUEUR MAXI OUTILS : 300 mm
POIDS MAXI OUTILS : 8 Kg
TEMPS DE CHANGEMENT OUTILS : 1,3 s

STATION COMPLETE DE CHARGEMENT / DECHARGEMENT PALETTE :
- STATION CIRCULAIRE AWC 8 PALETTES (Auto Workpiece Changer)
- BRAS MANIPULATEUR DE PALETTES
- STATION DE CHARGEMENT / DECHARGEMENT AVEC PUPITRE CN ASSOCIE
- EQUIPEMENT COMPLET POINT ZERO SHUNK COTE MACHINE ET PALETTES
- PORTE AUTOMATIQUE LATERALE PILOTEE
- ARRIVEE ENERGIE CENTRE TABLE AVEC JOINT TOURNANT 6 PORTS
- INTERFACE ROBOT PROFINET/PROFIBUS
- 8 PALETTES de 350 x 350 mm
- ENCOMBREMENT PIECE MAXI : DIAM 400 mm HAUTEUR 335 mm
- POIDS PIECE MAXI : 250 Kg




PACK ARROSAGE NIVEAU III :
- PISTOLET D'ARROSAGE [2 BARS - 70 L/min]
- CONVOYEUR DE COPEAUX HINGE & SCRAPPER SORTIE A GAUCHE
- BAC ADDITIONNEL DE 140 L COMPRENANT :
- POMPE 70 BARS AVEC PRESSION PROGRAMMABLE TOUS LES 10 BARS
- FILTRATION CYCLONIQUE
- REFRIGERATION DU LIQUIDE DE COUPE
- ENERGIE CENTRE BROCHE COMMUTABLE : AIR OU ARROSAGE
- DETECTEUR DE NIVEAU DU LIQUIDE DE COUPE
- DETECTEUR DE DEBIT D'ARROSAGE
- DESHUILEUR A BANDE

* MACHINE DEPART LE HAVRE
** GARANTIE PIECES ET MAIN D'OEUVRE 12 MOIS INCLUSE

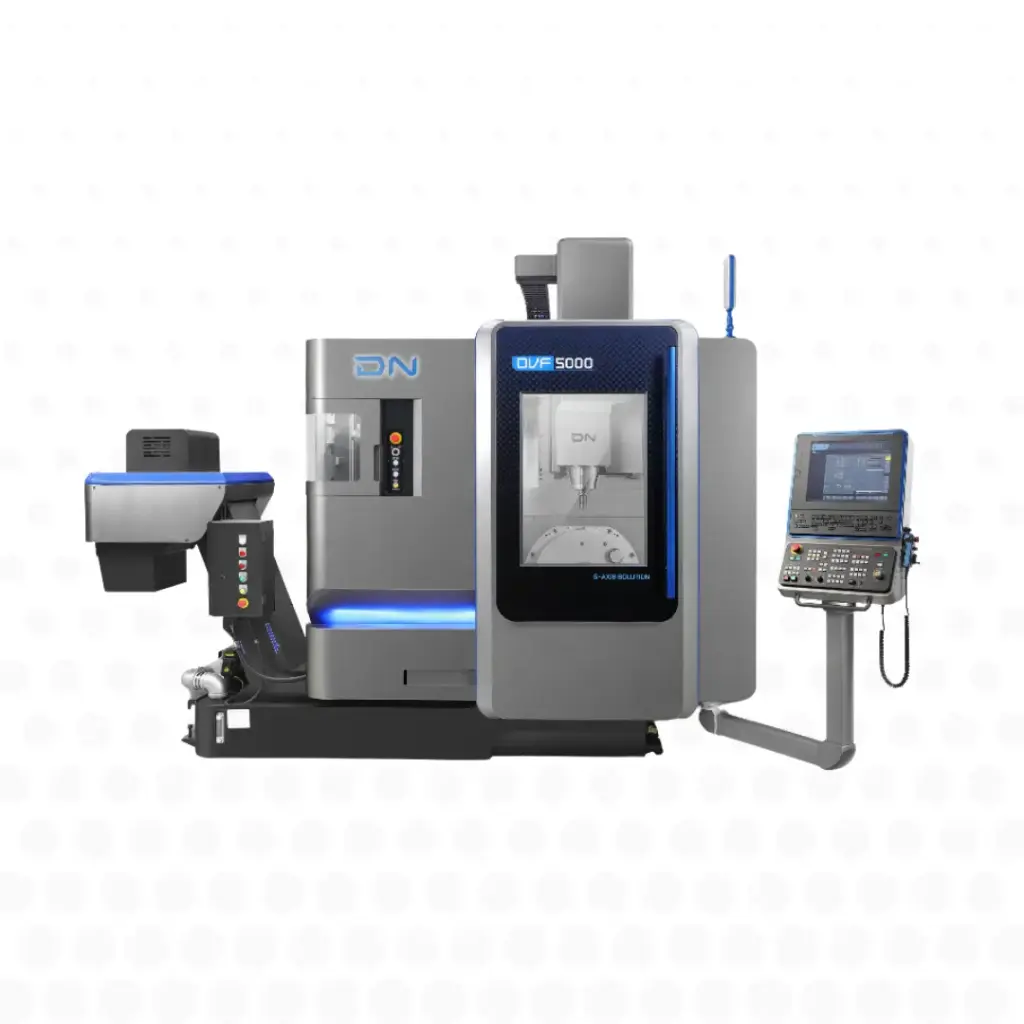

Le centre d’usinage vertical 5 axes DN Solutions DVF 5000 Seconde Génération Advanced Premium représente une solution de production haut de gamme conçue pour les industriels exigeant vitesse, précision et polyvalence maximale. Pensé pour l’usinage simultané 5 axes, il permet de produire des pièces complexes avec une qualité de finition exceptionnelle et une productivité optimisée.

Grâce à son architecture compacte et rigide, associée à une cinématique 5 axes avancée, le DVF 5000 Advanced Premium répond parfaitement aux besoins des secteurs de haute précision tels que l’aéronautique, le médical, l’automobile et la mécanique de précision.
