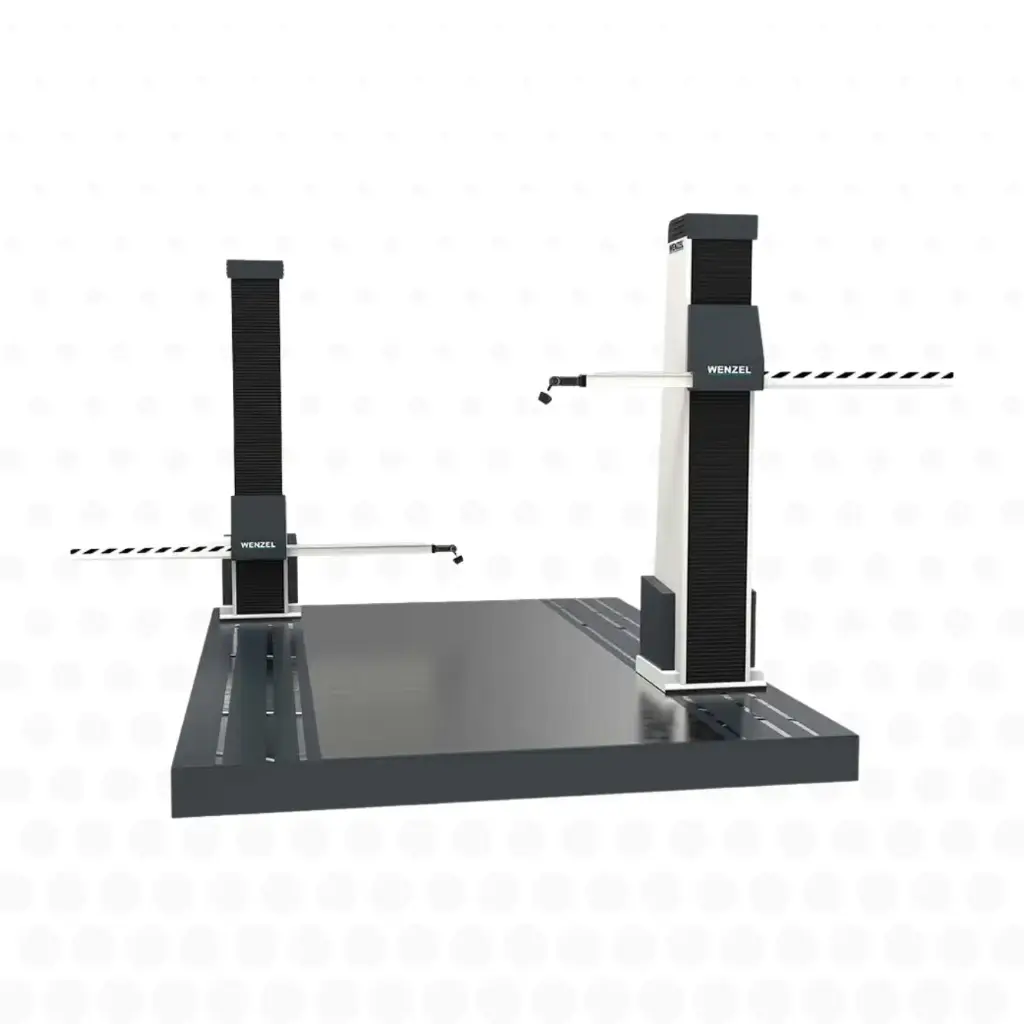

Machine à mesurer tridimensionnelle à bras horizontal - RAX
Marque : WENZEL
La WENZEL RAX est la machine à mesurer tridimensionnelle à bras horizontal qui offre le plus grand volume de mesure de la gamme WENZEL.
Elle a été développée pour mesurer rapidement et avec précision les pièces de grand volume, comme les caisses de voitures et de véhicules utilitaires ou les composants de machines.
Machine à mesurer tridimensionnelle à bras horizontal conçue pour le contrôle rapide et précis des pièces de grand volume.
Points forts & avantages
- Le plus grand volume de mesure de la gamme WENZEL de machines à bras horizontal
- Course en Z jusqu'à 4 200 mm, avec une plage de mesure qui commence directement au-dessus de la plaque de base
- Corps de machine rigide et guidages linéaires sélectionnés sur tous les axes pour une haute précision
- Dynamique élevée et grande vitesse de déplacement, associées à une technologie de sécurité
- Installation de plain-pied et accès optimal pour le chargement des pièces
- Version duplex possible pour un volume de mesure encore plus grand
Données techniques
- Type : machine à mesurer tridimensionnelle (MMT) à bras horizontal
- Course en Z : jusqu'à 4 200 mm
- Configuration : simple bras ou duplex
- Têtes et capteurs : têtes Renishaw PH10M et PHS à positionnement continu, palpeurs à déclenchement et large choix de capteurs optiques
- Utilisation : mesure et numérisation de pièces unitaires ou d'assemblages
- Commande : unités de commande mobiles et options de sécurité
Applications industrielles
La WENZEL RAX est utilisée partout où des pièces de grandes dimensions doivent être mesurées avec précision :
- Automobile : caisses de voitures et de véhicules utilitaires
- Aéronautique
- Construction navale
- Transport
- Machines de chantier et machines agricoles
- Composants de machines de grandes dimensions
Pourquoi choisir la WENZEL RAX
Grâce à son grand volume de mesure, à sa conception en miroir qui optimise l'utilisation de la plage de mesure et à sa compatibilité avec les capteurs tactiles comme optiques, la RAX permet de contrôler et de numériser rapidement les pièces les plus volumineuses, de la pièce unitaire à l'assemblage complet.
Disponibilités et services
Machine disponible à la commande avec différentes configurations possibles
Accompagnement à l’intégration dans votre environnement de production
Installation et mise en service par des techniciens qualifiés
Formation opérateurs pour une prise en main rapide
Service après-vente réactif et disponibilité des pièces
Possibilités de financement
AVANTAGES
Corps de machine rigide | Guides linéaires sélectionnés sur tous les axes
Dynamique élevée | Vitesse élevée combinée à une technologie de sécurité
Unités de commande mobiles | Options de sécurité | Accès optimal pour le chargement et l'utilisation | Installation de plain-pied, sans risque de trébuchement
Différents concepts de système | Différents capteurs et palpeurs | Possibilité d'utilisation en duplex
Jusqu'à 4 200 mm sur l'axe Z | Plage de mesure commençant directement au-dessus de la plaque de base | Utilisation optimale de la plage de mesure grâce à la conception en miroir
